iKX1小型加工中心
SIEMENS系統 ISO20公制主軸規格 4工位的強大刀庫 高效率1000W無刷電機 西門子伺服軸電機和驅動 歐盟CE安全認證
詳細信息
一、產品信息

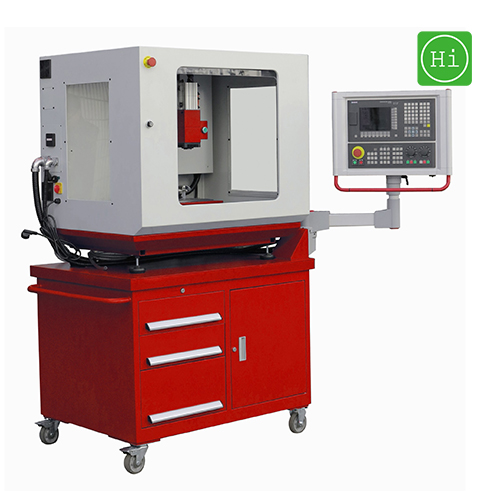

iKX1-SIEMENS是一款小型數控銑床
使用三相380V電壓
適用于教學以及輕工業領域

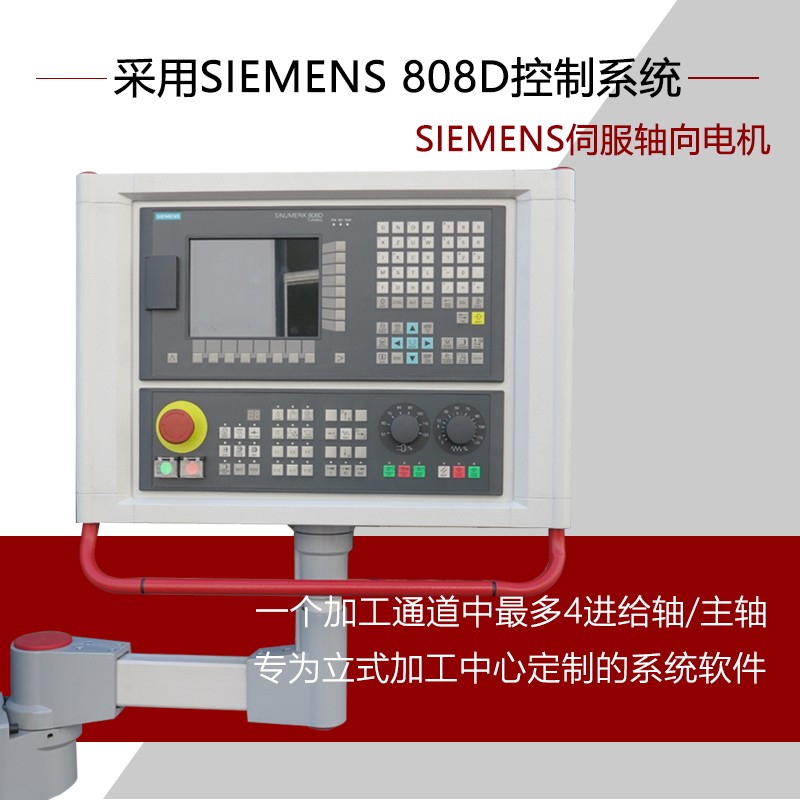

由SIEMENS 808D ADVANCE做為人機對話窗口來對機床進行操作的模式
可加工黑色金屬不銹鋼、45號鋼、有色金屬銅、鋁及塑料和木頭等不同材質工件
能進行鉆削、銑削及雕銑等不同加工方式
具有銑平面、斜面、圓弧等二維功能
輸入總功率2500W
符合歐盟CE安全認證

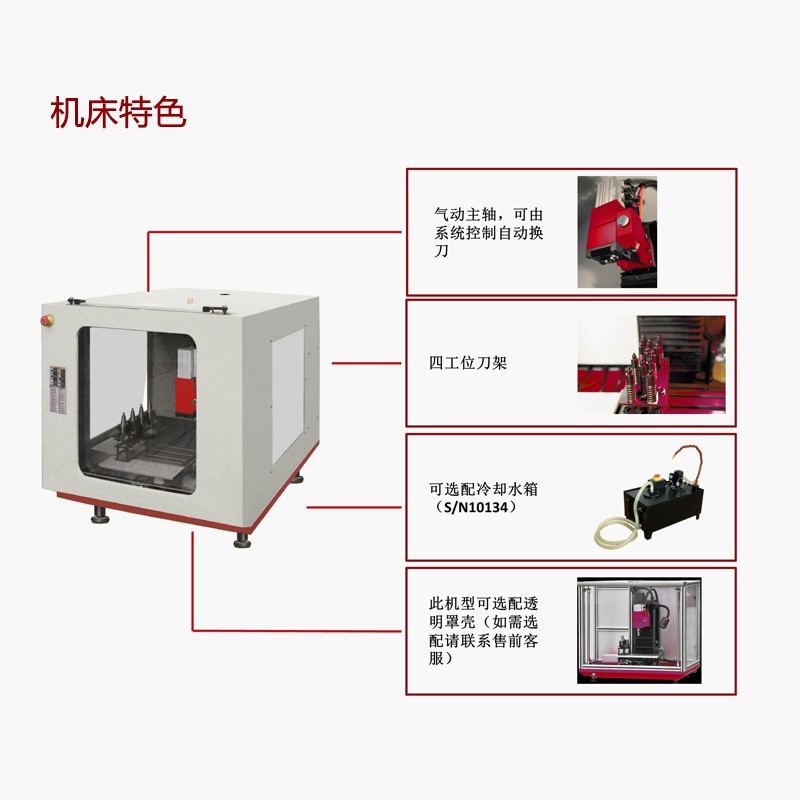

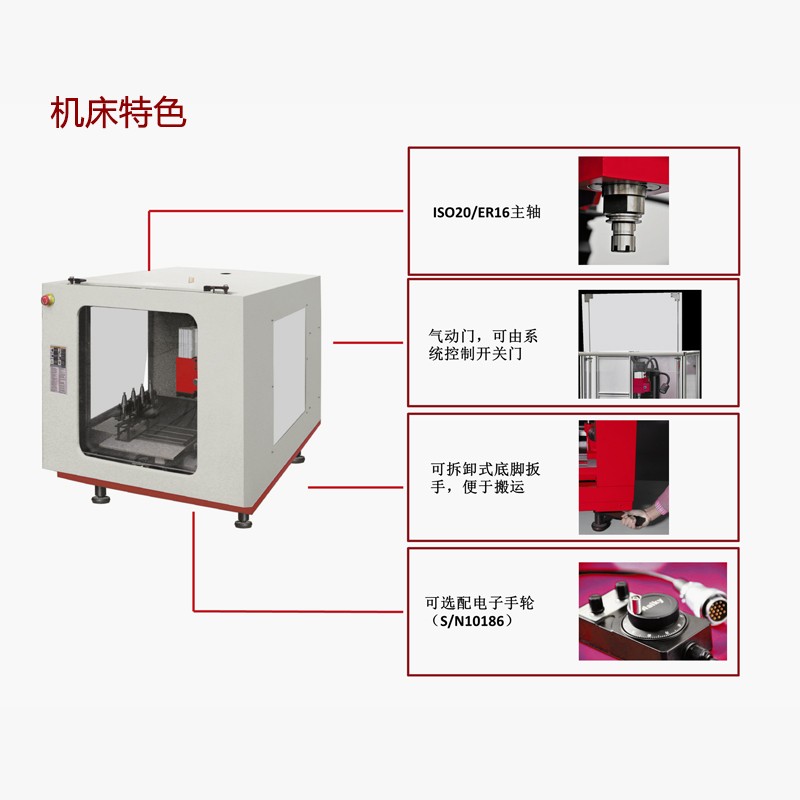

二、產品特色
■不透明/全透明可視防護罩雙向選擇
■ISO20公制主軸規格

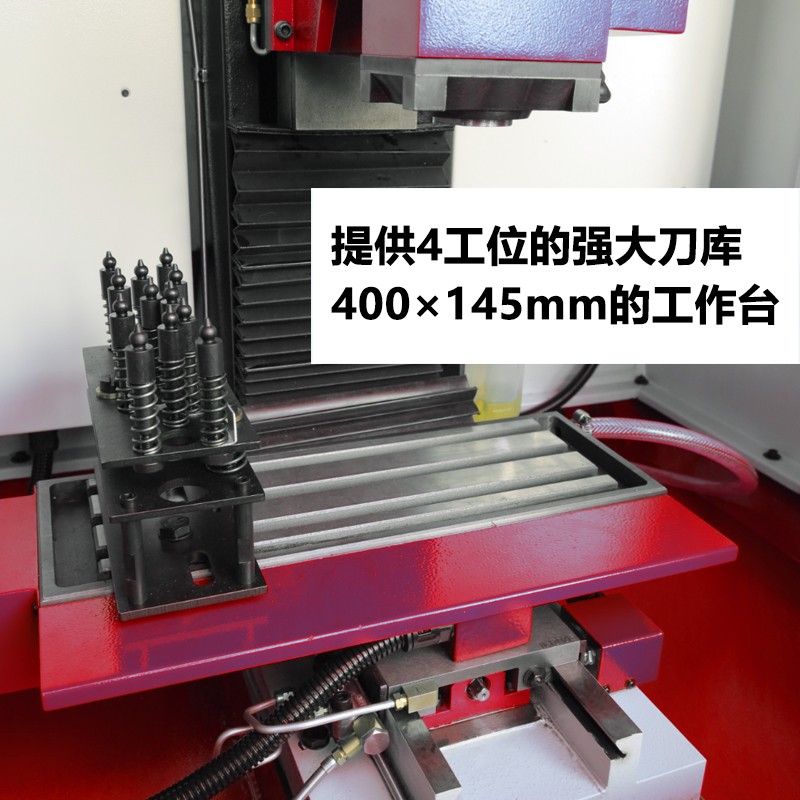

■提供4工位的強大刀庫
■精選的優質材料鑄造，結構緊湊

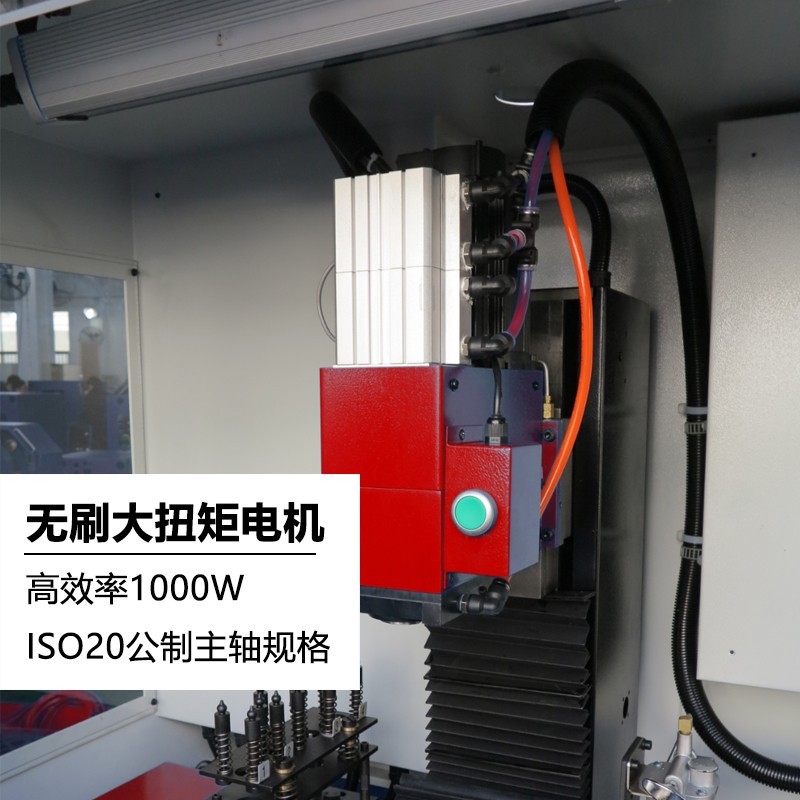

■高效率1000W無刷電機
■高強度鑄造硬軌
■400×145mm的工作臺
■臺灣制造滾珠絲桿
■預裝手輪快速接口
■高品質安裝電氣元件
■安全可靠的全防護罩殼
■三軸西門子伺服電機，無刷大扭矩電機
■三相380V電壓

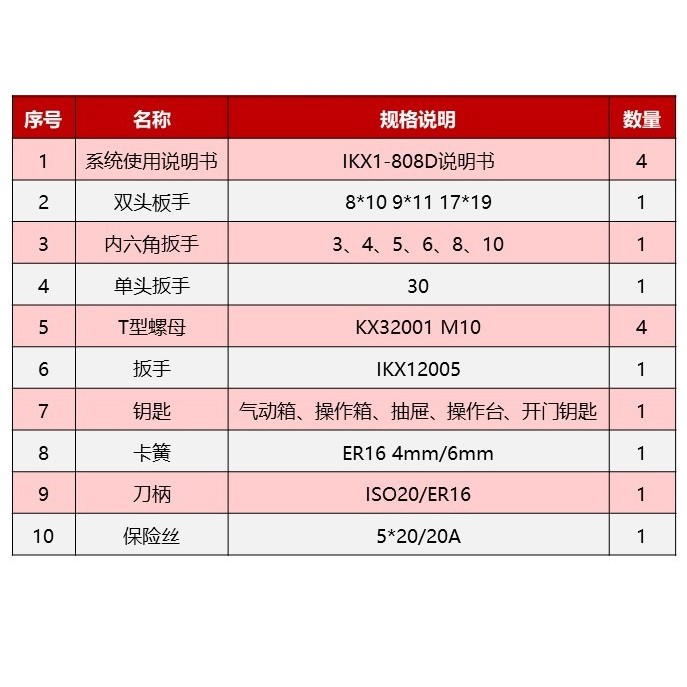

三、隨機附件
規格參數
| 工作臺 | 工作臺尺寸 | 400×145mm | |||||||||||||||||||||||
| T型槽 | 3×12×40mm | ||||||||||||||||||||||||
| 工作臺載重 | 20kg | ||||||||||||||||||||||||
| 行程 | X軸行程 | 260mm | |||||||||||||||||||||||
| Y軸行程 | 152mm | ||||||||||||||||||||||||
| Z軸行程 | 180mm | ||||||||||||||||||||||||
| 主軸鼻端至工作臺面 | 60-240mm | ||||||||||||||||||||||||
| 主軸中心至立柱導軌面 | 200mm | ||||||||||||||||||||||||
| 主軸 | 主軸規格 | ISO20 | |||||||||||||||||||||||
| 主軸功率 | 1000w | ||||||||||||||||||||||||
| 主軸轉速 | 100-5000r/min | ||||||||||||||||||||||||
| 進給軸 | X.Y.Z三軸快速進給 | 2000mm/min | |||||||||||||||||||||||
| X.Y.Z三軸切削速度 | 500mm/min | ||||||||||||||||||||||||
| X.Y.Z三軸功率 | 400W | ||||||||||||||||||||||||
| 刀庫 | 刀庫數量 | 4把 | |||||||||||||||||||||||
| 最大刀具直徑 | 10mm | ||||||||||||||||||||||||
| 最大刀具長度 | 110mm | ||||||||||||||||||||||||
| 最大刀具重量 | 0.5kg | ||||||||||||||||||||||||
| 換刀時間 | 10s | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.015mm | |||||||||||||||||||||||
| 重復定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 電源 | 380V | |||||||||||||||||||||||
| 機床重量（凈重/毛重） | 400/450kg | ||||||||||||||||||||||||

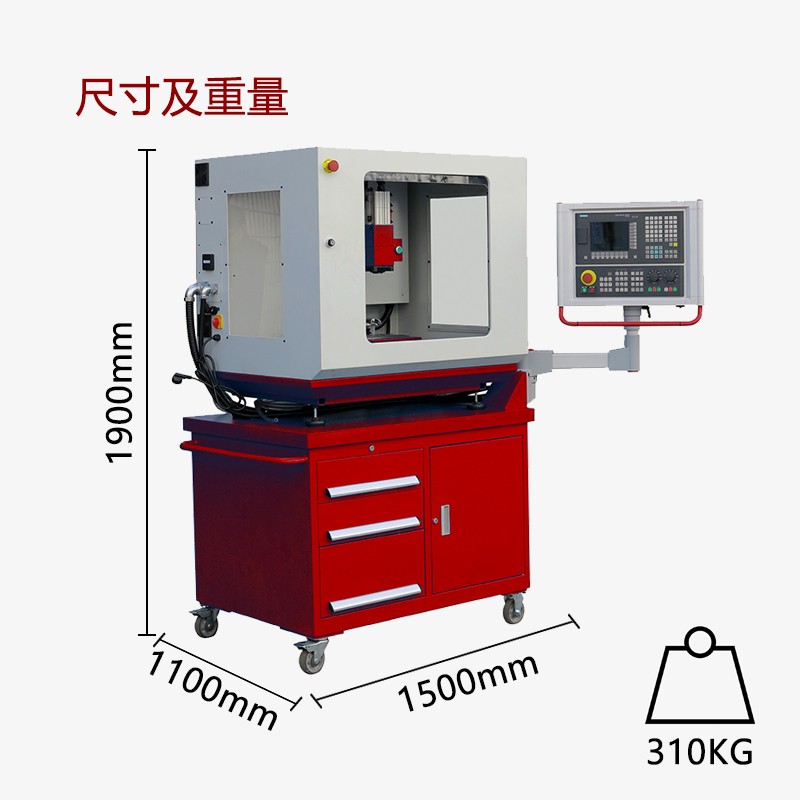

| 機床尺寸 | 1356×850×1810mm | ||||||||||||||||||||||||
| 包裝尺寸 | 1560×1000×2100mm | ||||||||||||||||||||||||
